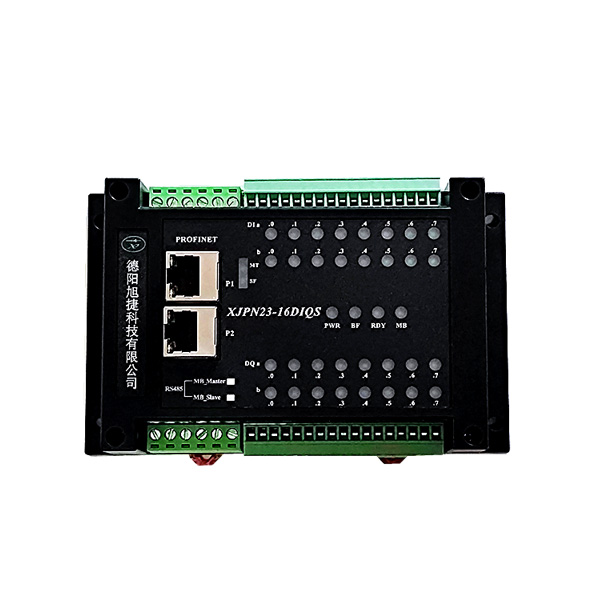

XJPN23-16DIQS

PROFINET分布式16通道數字量輸入、16通道數字量輸出模塊

一、産品介紹

XJPN23-16DIQS是一款帶Profinet協議通訊接口的16通道數字量輸入、16通道數字量輸出模塊，可作各類PN主站的通訊擴展IO，數字量輸出、輸出都屬光電隔離，标準工業以太網通訊雙網口RJ45，通訊支持熱拔插，DC10～30V寬工作電源、外形小巧、可靠性高，可廣泛應用于各種工業測量與控制系統。

二、産品特點

n 使用高性能32位單片機，抗幹擾能力強、長期穩定運行；

n IO點、電源、通訊相互隔離；

n 16路數字量輸入各通道均采用光電隔離；支持無源幹接點及NPN / PNP有源輸入，且支持二線制和三線制接近/霍爾開關等有源器件輸入；

n 16路數字量輸出各通道均采用光電隔離；每通道驅動能力達0.5A，總驅動輸出電流需小于6A，驅動電壓範圍10~48VDC；

n 标準工業以太網雙網口RJ45，通過西門子S7-200Smart、S7-300、S7-400、S7-1200、S7-1500等可編程控制器的PN口，實現IO擴展。組态簡單，無需編程；

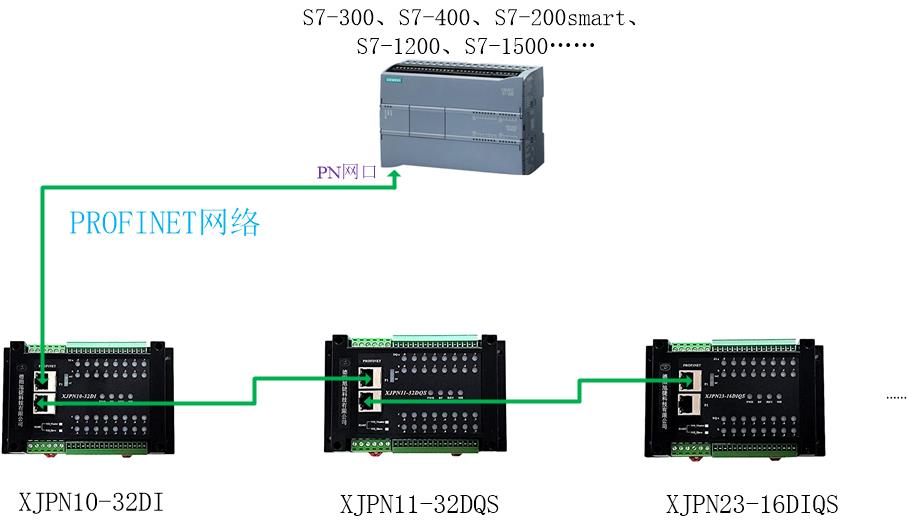

n 所有Profinet模塊都有雙網口，可實現模塊級連。
