Ø 産品簡介

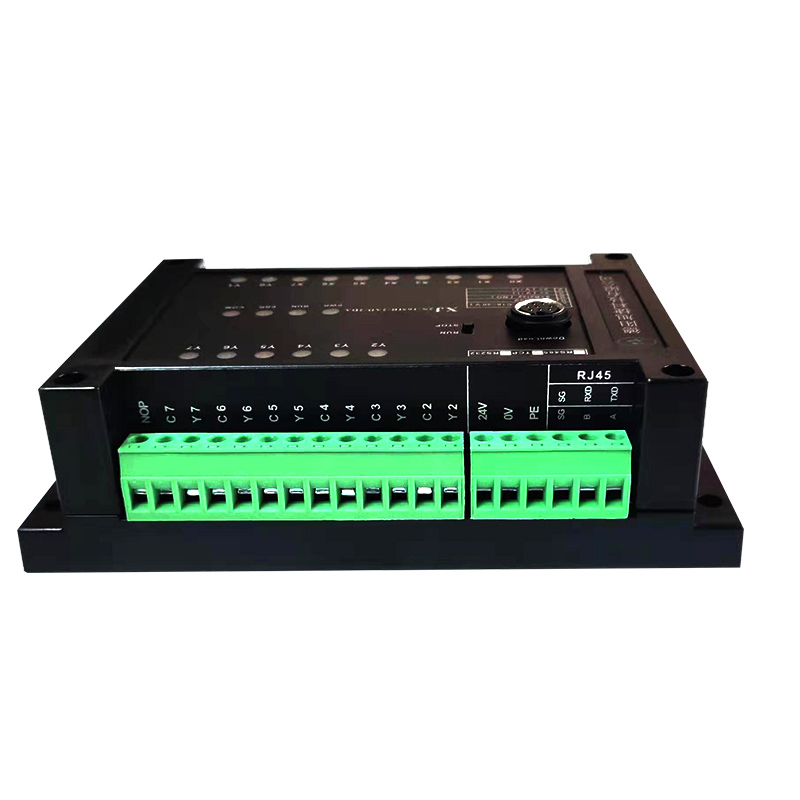

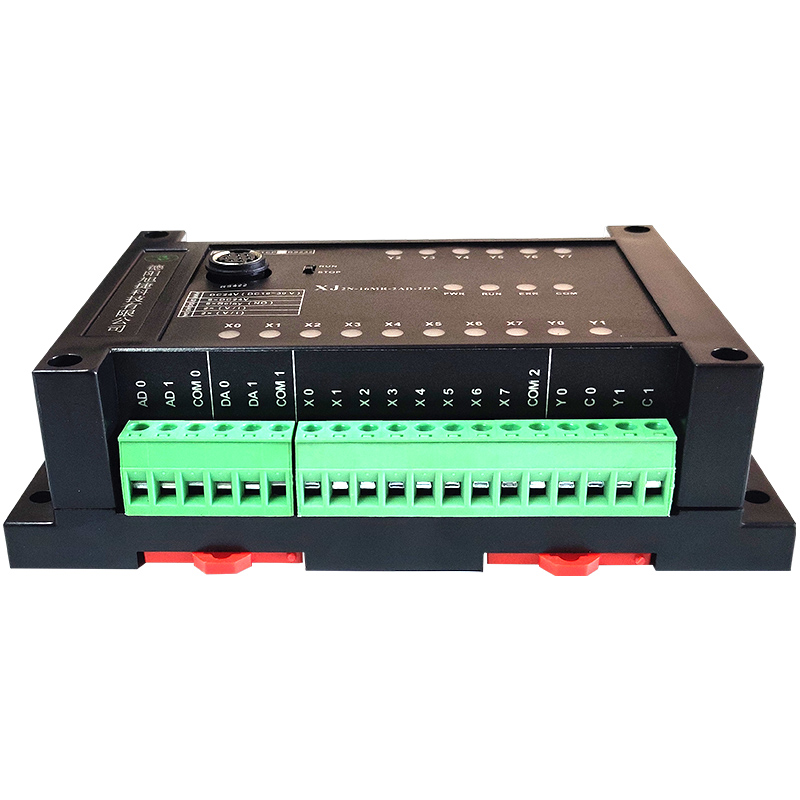

XJ2N-16MR-2AD2DA系列模塊是一款高性價比的可編程控制模塊，具有8通道光電隔離開關量輸入、8通道繼電器輸出、2通道12位模拟量采集和2通道12位模拟量輸出（電流或電壓），支持MODBUS-RTU主/從站通訊規約，10～30V寬輸入直流電源、外形小巧、可靠性高，可廣泛應用于各種工業測量與控制系統。

Ø 産品特點

n 兼容三菱GX Developer/GX WORKS2，支持PLC寫入、PLC讀出、PLC校驗、在線監視、軟元件批量監視、在線監視（寫入模式）以及遠程操作RUN/STOP等功能。

n 兼容常規的組态觸摸屏（如昆侖通泰、威綸、信捷以及步科等組态屏）、變頻器以及儀表等。

n 标準Modbus Rtu 通信接口，可與業界流行的組态軟件 (Intouch、Flx、組态王、力控、太力等)或可編程控制器PLC（西門子、施耐德、歐姆龍等）通信。

Ø 安裝方式及尺寸

n 外形尺寸：(長 x 寬 x 高)：145×90×40(mm)

n 安裝尺寸：35mm DIN導軌安裝或M4×16mm螺絲安裝

Ø 模塊資源

n 開關量輸入：8通道（光電隔離輸入）

n 開關量輸出：8通道（繼電器輸出）

n 模拟量輸入：2通道（12位分辨率、電流/電壓軟件選取）

n 模拟量輸出：2通道（12位分辨率、電流/電壓軟件選取）

n 旋轉編碼器輸入：2通道（4線AB相旋轉編碼器）

n 高速計數器輸入：2通道（最高頻率10K）

n 實時時鍾，内置紐扣電池；

n 下載口即RS422端口：程序下載、上傳、監視，還可與多種觸摸屏通訊，快速實現人機交互功能；

n RS485通訊端口： PLC可通過MODBUS通訊擴展IO點數、與組态軟件/觸摸屏等實現數據交換。
